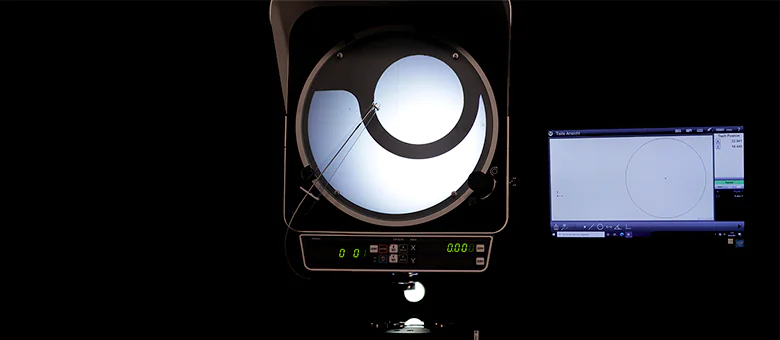

Proiector de Profile

PJ-PLUS

Oferă măsurători stabile de dimensiuni și unghiuri în medii mai dure, cum ar fi liniile de producție și procesare

Comandați astăzi!

Măsurări eficiente

în atelier

Proiectorul de profil care „poate fi operat intuitiv” chiar și de către persoane fără experiență și, de asemenea, are o durabilitate excelentă și performanțe de economisire a energiei datorită adoptării unei „surse de iluminare LED” și a unui „sistem de răcire fără ventilator”. Oferă măsurători stabile de dimensiuni și unghiuri în medii mai dure, cum ar fi liniile de producție și procesare, decât pot fi gestionate de modelele convenționale.

Durabilitate îmbunătățită

Adoptarea sursei de iluminare LED a eliminat necesitatea instalării unui ventilator de răcire în unitatea principală a instrumentului de măsurare și a redus drastic intrarea ceață de ulei, praf etc. prin intermediul ventilatorului de răcire în corpul instrumentului.

Acest lucru reduce, de asemenea, drastic aderența uleiului și a prafului la oglinda internă, lentile și sursa de lumină. Graficul din stânga arată schimbările de iluminare pe ecranul de proiecție în cazul instalării pe termen lung împreună cu un model convențional (proiectorul cu ventilator) într-un loc de procesare cețos.

În comparație cu modelul convențional, tipul de sursă de lumină LED îmbunătățește rata de scădere a iluminării cu aproximativ 50 %. Menține performanța optică ridicată prin prevenirea pătrunderii de ceață în unitatea principală chiar și într-o linie de procesare. Unitatea are o durabilitate excelentă și necesită întreținere mai puțină, rezultând costuri de întreținere mai mici.

Notă 1: Curățarea exterioară a suprafeței lentilelor de proiecție, a blatului din sticlă etc. este ușoară
Notă 2: Graficul de date prezintă exemple de măsurare, iar valorile măsurate pot varia în funcție de mediul de instalare și așa mai departe.

Sursă de lumină de observare

Iluminare circulară cu LED cu reglare continuă a iluminării pentru PJ-PLUS

Reglarea convențională a iluminării în 2 trepte a fost schimbată la fără trepte, astfel încât nivelul de iluminare poate fi setat cu precizie pentru a se potrivi texturii suprafeței și culorii piesei de prelucrat.

Iluminare circulară cu LED pentru PJ-PLUS (opțional)

Iluminarea LED poate accentua contrastul imaginilor proiectate ale piesei de prelucrat, observarea stereoscopică și clară. Imaginea proiectată poate fi observată la reproductibilitate ridicată a culorilor, consum redus de energie: 17,4 W și durată lungă de funcționare de 30.000 de ore.

LED (Alb)

Temperatura culorii variază semnificativ în funcție de nivelul de iluminare cu halogen, dar nu atât de mult cu iluminarea LED, astfel încât aspectul imaginii variază mult mai puțin pe măsură ce nivelul LED-ului este ajustat. De asemenea, imaginea proiectată sub iluminare LED este mai clară și mai ușor de citit pentru ochii operatorului, ceea ce contribuie la reducerea oboselii și, prin urmare, contribuie la inspecția și măsurare mai eficientă.

Afișaj digital cu vizibilitate ridicată

Deoarece contorul digital (axele XY și unghiul) încorporat în toate modelele ca standard utilizează un LED de mare intensitate și un afișaj mare de caractere, asigură o vizibilitate ridicată neafectată de mediu. Pe lângă setarea la zero și schimbarea direcției, ieșirea de date a fiecărei valori de contor prin RS-232C extrem de versatil.

Rezoluția: 0.001 mm sau 0.0001 in/ 0.001 mm

Vedeți detaliile tehnice PJ-Plus

Specificații Tehnice

Cod produs	172-502*
Model compatibil	PJ-PLUS (Lentile de proiecție 10X și 20X)
Sursa de iluminare	LED Alb
Putere	12 V / 17.4 W
Durată de viață LED (referință)	30,000 H

* Accesoriul opțional (12AAX044) este necesar pentru a atașa acest produs la lentila de proiecție PJ-PLUS 20X.
