MITUTOYO TAGLENS

Eliminați cea mai mare limitare a lentilelor convenționale cu focalizare ultra-adâncă

Flexibilitatea TAGLENS

TAGLENS funcționează la viteză foarte mare și nu focalizează doar la o singură distanță focală, ci la o gamă largă de distanțe focale. Aceasta înseamnă că totul, chiar și subiecții la distanțe diferite, rămâne în focalizare clară.

Datorită tehnologiei TAGLENS, vă așteaptă o lume uluitoare, plină de minuni pe care nimeni nu le-a văzut încă. Pe lângă aplicațiile imediat disponibile pentru linia de producție, cum ar fi inspecția plăcilor de circuite, acest obiectiv oferă o detectare vizuală inovatoare într-o gamă largă de domenii. Aceasta include automatizarea fabricilor, logistica, dezvoltarea de noi materiale, bioștiințe și medicină, inițiative de mediu și securitate.

Click aici ca să accesați pagina TAGLENS în magazinul nostru web

Broșura de produs TAGLENS

Cufundați-vă în lumea controlului dinamic al focalizării cu broșura de produse TAGLENS de la Mitutoyo. Explorați tehnologia revoluționară și aplicațiile versatile ale TAGLENS, revoluționând imaginea de precizie cu designul său unic al lentilelor lichide.

Aflați mai multe

Conceptul TAGLENS

Porniți într-o călătorie captivantă în viitorul imaginii de precizie cu cartea de concept TAGLENS de la Mitutoyo. Scufundați-vă în domeniul inovator al tehnologiei lentilelor lichide și explorați potențialul nemărginit al acestuia de a transforma lumea microscopiei și a imaginilor industriale.

Aflați mai multe

Mitutoyo B2B Webshop

Răsfoiți și comandați online o gamă largă de instrumente și accesorii de măsurare de precizie, asigurând tranzacții și livrare promptă pentru nevoile afacerii dumneavoastră.

Aflați mai multe

Îmbunătățiți eficiența inspecției cu ajutorul TAGLENS-ului cu gama sa de focalizare ULTRA-largă

Inspecția defectelor

Una dintre cele mai bune utilizări ale unui TAGLENS este pentru inspecția defectelor PCB. De exemplu, utilizarea unui TAGLENS pentru inspecție permite focalizarea corectă a mai multor caracteritici cu înălțimi diferite, necesitând astfel doar o singură captură de imagine, reducând semnificativ timpul de inspecție.

Inspecția aparentă a recipientelor

În mod convențional, focalizarea pe puncte cu înălțimi diferite necesită întotdeauna modificarea înălțimii camerei. Totuși, TAGLENS se concentrează pe fiecare punct instantaneu și precis, fără ajustări, aducând eficiență în procesul de inspecție.

Observarea compoziției fluidului

Prin instalarea unui TAGLENS pe un microscop, solidele în suspensie la diferite distanțe de lentila obiectivului și microorganismele în mișcare pot fi observate în mod inteligibil.

Inspecția prin citire cod de bare

Datorită intervalului de focalizare profundă, camera nu trebuie să se miște pentru a focaliza pe codul de bare al țintelor de pe o bandă transportoare – chiar dacă înălțimea sau direcția fiecărei fețe a țintei este diferită.

Mitutoyo TAGLENS Caracteristici

Imaginile focalizate în timp real sunt obținute prin scanarea intervalului de distanță focală la viteză mare. Obiectivul TAGLENS nu necesită absolut nicio putere mecanică atunci când scanează și se caracterizează prin capacitatea sa de a furniza imagini la toate distanțele focale fără stres și la mărirea și puterea de rezoluție dorite
TAGLENS nu necesită focalizare automată mecanică, reducând timpul consumat pentru focalizare automată și contribuind la îmbunătățirea vitezei de procesare a datelor a dispozitivului de inspecție.

TAGLENS-T1

Frecvența rezonantă	70 kHz
Diafragma efectivă	ø11 mm
Transmitanța	90% sau mai mult (λ400 nm to 700 nm)
Domweniul de refracție	+/- 0.7 to 1 D
Poziție montabilă	Toate direcțiile
Mediu de operare / Umiditate	10 °C to 40 °C / 40% to 70% / RH sau mai puțin (fără condensare)

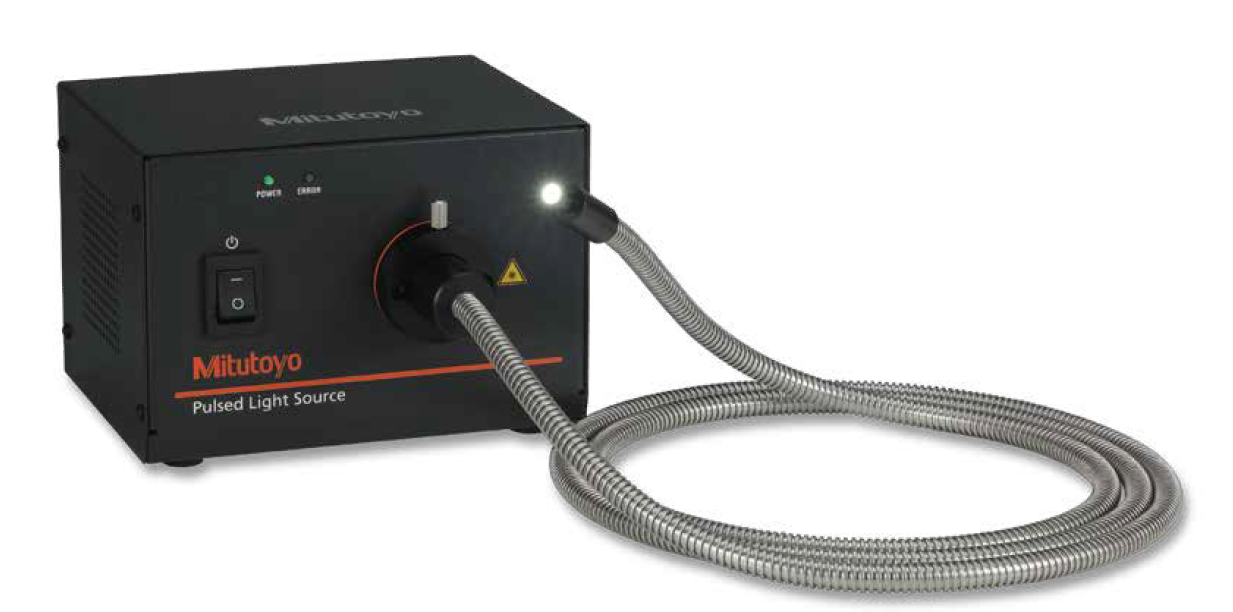

Sursa de Lumina Pulsata - PLS

Sistem de iluminare	Iluminare Pulsată
Culoare luminoasă	Alb
*Putere luminoasă maximă 1**	30 lm
Sistem de ghidare a luminii	Sistem de ghidare a luminii cu fibră optică
Intrare puls mufă TRIGGER IN / Frecvența (frecvența de resonanță TAGLENS-T1)	75 kHz or less
Pulse output / Lățimea impulsului optic (lățimea completă la maxim de jumătate) *	750 ns până la 100 ns
Domeniu temperatura de operare	5 până la 40 ºC,80 % RH max.

*1 Frecvența impulsurilor: 70 kHz, Lățimea impulsului de intrare: 80 ns Ghid de lumină: 2 m lungime, fibră de sticlă multicomponentă

Microscope Unit VMU-T1

Compatibil TAGLENS	TAGLENS-T1
Magnificarea lentilelor	1X
Area imaginii	ø11 mm
Obiectiev aplicabile	Seria M Plan Apo
Opțiuni	Turelă manuală, turelă motorizată, Polarizator și Analizor, Unitate de focusare, Masa X-Y , Stand simplu

Domeniu de distanță focală variabilă

Seria M Plan Apo
Obiective	1X	2X	5X	7.5X	10X	20X	50X
Adâncime de focusare x2	0.88	0.18	0.028	0.012	0.007	0.003	0.0018
Adâncime de scanare totală (mm)	16	4	0.64	0.28	0.16	0.04	0.07
Câmp vizual real (mm) 1/2 inch camera	4.8 × 6.4	2.4 × 3.2	0.96 × 1.28	0.64 × 0.85	0.48 × 0.64	0.24 × 0.32	0.096 × 0.128
Câmp vizual real (mm) 2/3 inch camera	6.6 × 8.8	3.3 × 4.4	1.32 × 1.76	0.88 × 1.17	0.66 × 0.88	0.33 × 0.44	0.132 × 0.176

*1 Opțiune (Unul dintre tipuri este inclus ca standard.)
Notă: modelul trebuie să fie un model solid. Datele de asamblare nu sunt acceptate.
