SmartMeasure-AL

De la Mitutoyo

SmartMeasure-AL

Dezvoltați unitatea dvs. de producție folosind soluții de automatizare ușor de utlizat și implementat de la Mitutoyo

SmartMeasure-AL

SmartMeasure-AL este un sistem avansat de măsurare automatizat proiectat să funcționeze cu mașinile de măsurare Mitutoyo.

Acest sistem inovator revoluționează procesele de măsurare industrială oferind precizie, fiabilitate și automatizare completă

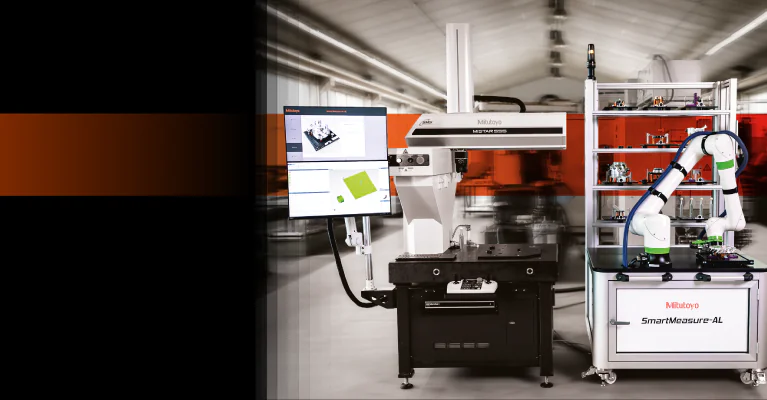

Sistemul complet include un suport de preluare, o stație I/O, un sistem de stocare, paleți de sistem, un robot colaborativ și o mașină de măsurat Mitutoyo (cu un PC).

Notă: *Robotul colaborativ și mașina de măsurat trebuie achiziționate separat

Soluție la cheie

Conectivitate inteligentă

Configurare modulara

Operare 24/7

Caracteristici

1. Măsure eficientă: Sistemul permite măsurători automate 24/7, sporind eficiența și abordând deficitul de forță de muncă. Operatorul trebuie pur și simplu să plaseze piesa de prelucrat pe până la 12 paleți, să configureze unii parametri de măsurare și să lase sistemul să funcționeze autonom.

2. Ușor de operat: Cu software-ul nostru Space4Win și o interfață grafică simplă și ușor de utilizat, un operator fără cunoștințe despre sistem poate rula cu ușurință întreaga configurație.

3. Afișarea Rezultatelor: Rezultatul măsurării este afișat printr-un indicator luminos pe HMI (lumină verde pentru OK, lumină roșie pentru NOT OK).

4. Remăsurarea: Cu ajutorul software-ului ușor de utilizat, operatorul poate remăsura cu ușurință părțile care NU sunt OK, fără a fi nevoie să ruleze din nou întreaga secvență.

5. Selectarea Programului : Programul de măsurare a piesei poate fi selectat automat prin citirea etichetei RFID montate pe palet folosind cititorul RFID montat pe dispozitivul de prindere al robotului.

6. Configurare flexibilă: Combinația de etichetă RFID și programul piesei poate fi modificată pur și simplu prin editarea fișierului de setări.

7. Conectivitate: Odată ce măsurarea este finalizată, rezultatele măsurătorilor pot fi trimise către software statistic sau chiar către software extern. În plus, cu software-ul nostru Space4Win, rezultatele pot fi trimise direct către mașinile CNC pentru corectarea prelucrării.

Tehnologia modernă precum RFID și senzorul anti-coliziune fac din SmartMeasure-AL o soluție compactă și fiabilă.

Poza piesei fixată pe CMM

Senzorul anticoliziune

Senzorul RFID

Este echipată cu o interfață grafică de ultimă generație care, prin intermediul unui monitor cu ecran tactil, oferă o ușurință de utilizare excelentă.

UȘOR DE UTILIZAT

Eliminați costurile de școlarizare cu o interfață de utilizator intuitivă cu caracteristici precum interpretarea simplă a rezultatelor măsurătorilor, imagini cu detalii ale părților și setări grafice.

CONECTIVITATE

Software-ul Space4Win, care controlează întreaga configurație de automatizare, se conectează fără efort la dispozitive sau la platforme softwareexterne.

MĂSURARE PIESE MULTIPLE

Cu SmartMeasure-AL, mai multe piese pot fi montate pe un palet de fixare, crescând astfel randamentul de măsurare și productivitatea

FLEXIBILITATE AVANSATĂ DE SETĂRI

Configurarea permite SmartMeasure-AL să se potrivească cu o mare varietate de cerințe de aplicație PRIN acțiuni ușoare.

OPERARE 24/7

SmartMeasure-AL poate fi operat 24/7 fără influența operatorului, crescând astfel productivitatea și producția.

RAPORTARE SIMPLĂ

După fiecare operațiune, rapoartele/rezultatele măsurătorilor pot fi transmise într-o locație specificată. Se poate face și conectarea la platformele de producție

APLICAȚII CA EXEMPLE

Soluția perfectă indiferent de industrie

Auto

Aeronautică

Vehicule electrice

Medicală

CONFIGURAȚIA

CMM Configurare

Numa produs	Nr. articol	Notă
MiSTAR555*	357-305	Sondele, palpatorii și modulele de software vor fi configurate în funcție de aplicație
MiSTAR 575*	357-313	Sondele, palpatorii și modulele de software vor fi configurate în funcție de aplicație
CRYSTA-Apex V544*	191-121	Sondele, palpatorii și modulele de software vor fi configurate în funcție de aplicație
CRYSTA-Apex V574*	191-125	Sondele, palpatorii și modulele de software vor fi configurate în funcție de aplicație
CRYSTA-Apex V776*	191-561	Sondele, palpatorii și modulele de software vor fi configurate în funcție de aplicație
CRYSTA-Apex V7106*	191-565	Sondele, palpatorii și modulele de software vor fi configurate în funcție de aplicație
CRYSTA-Apex V9106*	191-569	Sondele, palpatorii și modulele de software vor fi configurate în funcție de aplicație

* Pentru specificațiile tehnice ale CMM vă rugăm să consultați fișa cu specificații tehnice

Configurare SmartMeasure-AL

Nume produs			Nr. Articol			Notă
SmartMeasure-AL			K543869*			Vă rugăm să consultați fișa de specificații pentru informații detaliate

*CMM , accesoriile CMM și robotul trebuie comandate separat

Configurare Robot

Specificații tehnice	Robot
Producător	FANUC	FANUC
Robot (model)	CRX-10iA/L *	CRX-20iA/L *
Inălțime	1.418 mm	1.418 mm
Cutia de Control(model)	R-30iB Mini Plus	R-30iB Mini Plus
Limitarea vitezei de operare (Notă 2)	250 mm / s	250 mm / s
Încărcătură utilă	10 kg	20 kg
Precizie de poziționare repetitivă	±0.04 mm	±0.04 mm

* Robotul trebuie comandat cu configurație Profinet
