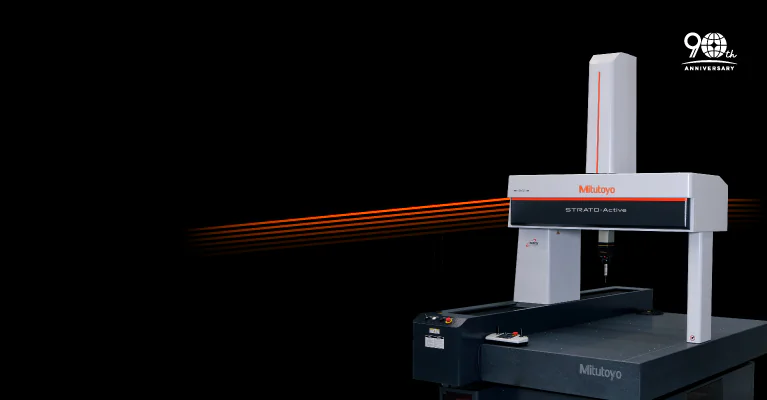

Mașină de măsurat în coordonate CNC de precizie

Seria STRATO-Active

CMM-ul CNC de tip portal oferă atât măsurători de înaltă performanță, cât și rentabile

Atinge acuratețea de (1.2+3L/1000) μm

Potrivit pentru măsurarea precisă a pieselor de dimensiuni medii

Măsurare rapidă

STRATO-ACTIVE

Viteza mare de antrenare și accelerația garantează performanțe de scanare de top

Rigiditate îmbunătățită a mașinii

1. Viteza mare și acuratețea în măsurare sunt asigurate de o reproiectare nouă și îmbunătățită a corpului mașinii.

2. Structură mai rigidă și un mecanism de ghidare remodelat.

3. Controler de înaltă performanță nou dezvoltat,

4. Utilizează un servosistem digital care procesează toate buclele de control pentru poziție, viteză și curent ca semnale digitale.

Sistemul Servo Digital vă oferă:

1. Stabilitate ridicată, cu deviere sau uzură minimă în timp.
2. Gamă dinamică largă.

3. Implementarea ușoară a diferitelor tipuri de algoritmi de control.

Tehnologia de măsurare prin scanare

Măsurarea prin scanare de înaltă performanță a fost realizată prin rigiditatea structurală îmbunătățită și prin încorporarea unei tehnologii de compensare nou dezvoltat.
*Probe used: SP25M

Măsurare de înaltă precizie în clasa de 1 μm

1. Controlerul este poziționat în interiorul unității principale.

2. Datorită aspectului său compact, are o amprentă foarte mică.

Scale din sticlă de precizie deosebită

O scală din sticlă cristalizată de ultra-înaltă precizie, care practic nu are dilatare termică (coeficient de dilatare liniară 0,01×10-6/ °C), este combinată cu un encoder liniar reflectorizant de înaltă performanță, cu o rezoluție de 2/100 μm pentru a crea unitatea de măsurare de foarte mare precizie instalată pe fiecare axă a STRATO-Apex.

Aceasta este efectiv aceeași unitate ca cea utilizată în seria LEGEX de mașini CNC de măsurat coordonate cu precizie ultra-înaltă (se aplică pentru seria STRATO-Apex 700/900).

O metodă unică de asigurare utilizată pentru scale minimizează eroarea de histerezis care poate rezulta din diferența dintre coeficienții de dilatare liniară dintre planul de instalare și scală.

Dacă doriți mai multe informații, consultați secțiunea noastră dedicată seriei STRATO-Active din magazinul nostru online, unde puteți găsi toate variantele:

Aflați mai multe

Opțiuni software pentru măsurători diverse

GEOPAK - Modulul de măsurare geometrică

Acest software universal de măsurare geometrică oferă măsurători multidimensionale de înaltă performanță. Cu capacitatea de a controla piesa de prelucrat de la proiectare până la finalizare, diferitele sale funcții fac din GEOPAK unul dintre cele mai puternice software disponibile.

Status Monitor

Monitorizare de la distanță a mașinii
• Colectează și vizualizează datele privind starea operațională
• Suportă comunicarea MT Connect

GEARPAK Express - Măsurare și Evaluare roți dințate

Un model 3D creat din specificațiile furnizate ale roții dințate vă permite să verificați vizual și ușor dacă măsurarea va fi efectuată conform cerințelor. În plus, crearea automată a programelor și ghidarea măsurătorilor pe ecran ajută la setarea rapidă și ușoară a sistemului de coordonate.

Condition Monitor

Efectuați întreținerea preventivă prin monitorizarea stării CMM
Server de mașini de măsurat coordonate CNC

Date transmise:
• Distanța parcursă la glisiere
• Jurnalul temperaturii
• Numărul de palpări ale sondei
• Alte informații selectabile
Întreținere preventivă prin monitorizarea stării

Sonda Surftest - Detector de rugozitate a suprafeței

SONDA SURFTEST este un senzor foarte sensibil pentru măsurarea rugozității suprafeței folosind o mașină de măsurare a coordonatelor CNC. Această nouă sondă oferă capacitatea de a efectua măsurarea automată combinată a dimensiunii și rugozității suprafeței pe o mașină la o singură configurare.

CAT1000S - Evaluarea Statistică

CAT1000S compară cu precizie suprafețele libere reale cu valorile de referință din datele CAD. Rezultatele măsurătorii sunt apoi afișate în grafice ușor de interpretat, cu secțiuni codificate cu culori pe baza neconformităților.

CAT1000P - Modul de programare

CAT1000P pune capăt introducerii laborioase de date, reducând semnificativ dificultatea programării sarcinilor de măsurare în GEOPAK. Cu doar câteva clicuri de mouse, toate datele pentru măsurarea pieselor și testarea toleranței pot fi preluate din modele CAD

Seria SurfaceMeasure - Sonda Non-Contact Laser

O sondă ușoară, de înaltă performanță, fără contact, dezvoltată pentru mașinile de măsurare cu coordonate CNC

MSURF (non-contact laser measurement and evaluation)

MSURF-S este utilizat pentru obținerea de date măsurate din norul de puncte cu SurfaceMeasure (sondă laser fără contact), în timp ce MSURF-I este utilizat pentru a compara aceste date cu datele modelului CAD și pentru a efectua măsurători dimensionale. În plus, MSURF-G modulul offline permite utilizatorului să creeze o macrocomandă de măsurare chiar și fără piesa de prelucrat, îmbunătățind timpul de funcționare al mașinii de măsurat.

MeasurLink - Evaluare Statistică

Transferați automat rezultatele măsurătorilor într-o bază de date SQL disponibilă direct pentru monitorizare, analiză sau raportare în timp real cu MeasurLink. Disponibil în mai multe module care vă oferă o gamă largă de soluții, acestea pot fi combinate pentru un pachet de licențe cel mai potrivit nevoilor dvs.

SCANPAK - Evaluare contur 2D

Determinați cantitativ conturul dorit și reflectați acest lucru în procesul de producție direct pentru a optimiza imediat piesele de prelucrat datorită SCANPAK.

MiCAT Planner - Generare Program automat

<Software de generare automată a programelor de măsurare pentru CMM-uri>
Acest pachet software reduce drastic timpul de creare a programelor de măsurare pieselor prin generarea automată a programului. Informațiile de toleranță dintr-un model CAD 3D sunt citite pentru a determina ce caracteristici ale piesei trebuie măsurate pentru a verifica conformitatea cu specificațiile. În comparație cu metodele convenționale, această metodă creează programe de măsurare mai eficiente, economisind timp și bani.

QVP - Sondă Non-Contact Vision

Această sondă detectează automat muchiile din datele de imagine ale piesei de prelucrat mărite de o cameră CCD. Este extrem de util pentru măsurarea produselor microfabricate care nu pot fi măsurate folosind o sondă de tip contact și obiecte moi care nu pot fi supuse niciunei forțe de măsurare.

SP25M - Sondă compactă de scanare de înaltă precizie

Aceasta este o sondă de scanare compactă, de înaltă precizie, multifuncțională, cu un diametru exterior de 25 mm, care realizează măsurători prin scanare, măsurări punctuale de înaltă precizie și măsurători de punct cu punct. (funcție opțională). SP25M este utilizat cu capul de măsurare automată PH10MQ/10M pentru a oferi un grad înalt de libertate de măsurare.

APLICAȚII

Industria Auto

Unitate E-drive pentru EV și FCV

Industria semiconductori

Echipamente de produs Semiconductori

Industria Medicală

Sisteme de roboți chirurgicali

Măsurare roți dințate cu STRATO Active și MRT320

Software: GEARPAK Express, MCOSMOS
Sistem senzori : PH10MQ, SP25
Piese : Roți dințate drepte din oțel inoxidabil, cu butuc unilateral, modul 4, lățime dinte 40 mm

Scanarea nominală pe 4 axe a suprafeței palelor unei turbine

Software: MCOSMOS
Sistem senzori: PH10MQ, SP25
Piesă: piesă Mitutoyo Demo

Scanare laser cu SurfaceMeasure 201FS

Software: MSURF, MCOSMOS
Sistem senzori: PH10MQ, SM201FS
Piesă: Cap Robo2Go de la DMG MORI

Specificații

Model		STRATO-ACTIVE 776	STRATO-ACTIVE 7106	STRATO-ACTIVE 9106	STRATO-ACTIVE 9166
Domeniu de măsurare	X axis	700 mm	700 mm	900 mm	900 mm
	Y axis	700 mm	1000 mm	1000 mm	1600 mm
	Z axis	600 mm	600 mm	600 mm	600 mm

Acuratețe* Unit: μm

Seria	Sonde utilizată	Eroare de măsurare lungime*(1) ISO 10360-2:2009
Seria 700/900	SP25M	E0,MPE=1.2+3L/1000*(2)

*1 Specificațiile variază în funcție de configurație, dimensiune și domeniu temperatură
*2 L=Lungime de măsurare (unitate: mm)
